Rødbrun vs. sort Fe₃O₄ Nanopowder til lithium-ion-batteriapplikationer

Sort, faserenFe3O4er den foretrukne kvalitet til lithium-ion batteri anode applikationer. En rødbrun farve indikerer, at pulveroverfladen er blevet delvist oxideret (tilFe203), hvilket kompromitterer den elektrokemiske ydeevne.

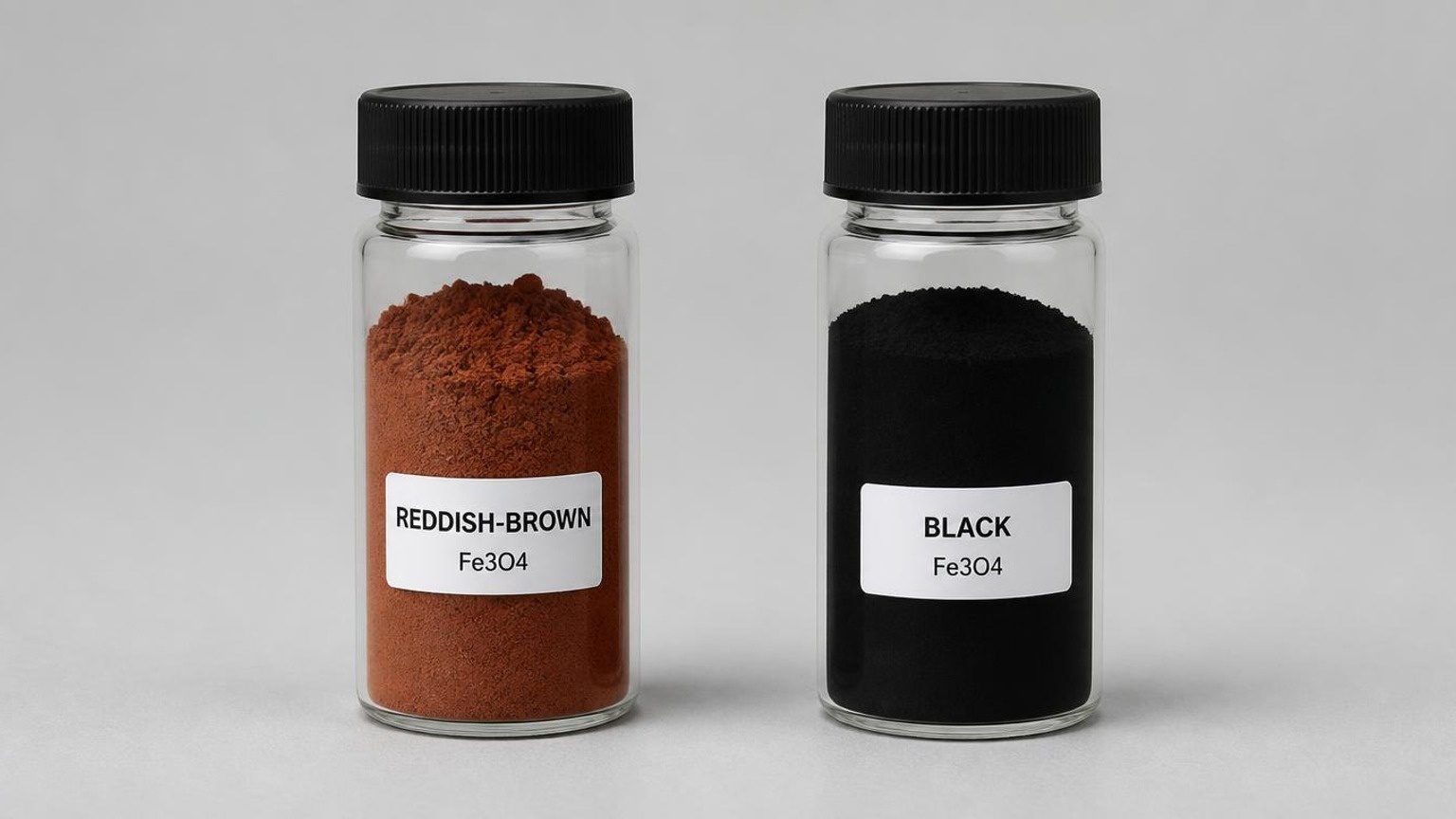

Hvad betyder farveforskellen?

Sort = faseren Fe3O4 (magnetit, omvendt spinelstruktur, der indeholder både Fe²⁺ og Fe3⁺) Rødlig-brun = Fe3O4-overfladen er blevet delvist oxideret til Fe₂O3 (hovedsageligt γ-Fe₂O₃, rødbrun). Fordi nanopulvere har et meget stort specifikt overfladeareal, er overfladeoxidation af Fe²⁺ et almindeligt problem. Jo rødere pulveret er, jo mere alvorlig er oxidationen.

Indvirkning på lithium-ion-batteriets ydeevne

Fe₃O4 er et velundersøgt anodemateriale af konverteringstypen (teoretisk kapacitet 926 mAh/g, langt højere end grafits 372 mAh/g). De vigtigste forskelle mellem de to kvaliteter:

Parameter	Sort, faseren Fe₃O4	Rødbrun (overfladeoxideret)
Elektronisk ledningsevne	Høj (halvmetal; elektronhopping mellem Fe²⁺/Fe³⁺, ~10²–10³ S/cm)	Nedbrudt (Fe₂O₃ er en halvleder, flere størrelsesordener lavere)
Kapacitet levering	Stabil; både Fe2+ og Fe3+ deltager i omdannelsesreaktionen	Overflade-Fe2O3-laget deltager; teoretisk kapacitet er lidt højere (1007 mAh/g), men praktisk fading er hurtigere
Første cyklus Coulombic effektivitet	Relativt højere	Lavere (Fe₂O₃ viser større irreversibelt kapacitetstab)
Cykelstabilitet	God	Værre (flere sidereaktioner mellem oxidlaget og elektrolytten; mindre stabil SEI)
Dom	Anbefale	Oxidationsgraden skal vurderes først

Kerneårsag: Lithium-ion batterianoder kræver god elektronisk transport. Fe3O4's overlegne ledningsevne i forhold til Fe2O3 er netop grunden til, at magnetit foretrækkes blandt anoder af konverteringstypen; et overfladeoxidlag øger polariseringen og fremskynder kapacitetsfading. Mild oxidation (et par nanometer på overfladen) har begrænset virkning, men stærkt oxideret pulver anbefales ikke til batteribrug.

Anbefalede verifikationstrin

1.XRD: bekræft, at hovedfasen er Fe3O4; tjek for Fe₂O3-diffraktionstoppe (en rødbrun prøve vil højst sandsynligt vise γ-Fe₂O₃-toppe)

2.Fe2+ indholdstitrering (dichromatmetode): ren Fe3O4 har et teoretisk Fe2+/Fe3+-forhold på 1:2; et klart lavere Fe²⁺-indhold indikerer betydelig oxidation.

3.Hvis oxidation er signifikant: overvej reduktiv behandling (H₂-reduktion), kulstofbelægning eller skift til en faseren Fe₃O₄-kilde

Oversigt

Til kunder med lithium-ion-batterier: Lever sort, faserent Fe₃O₄. Rødbrune batcher skal testes for oxidationsgrad før forsendelse, eller alternativt sælges som jernoxid (Fe₂O₃) til andre anvendelser, med produktet tydeligt mærket i overensstemmelse hermed.
